HSR15法兰型thk导轨滑块简介：

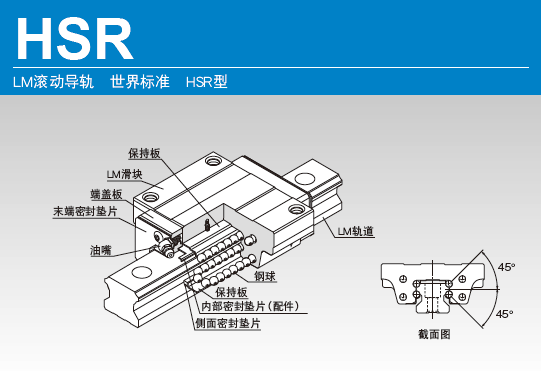

THK导轨-世界标准HSR型

钢球沿着HSR导轨和滑块上经过精密研磨加工的4列滚动面进行滚动；通过组装在滑块上的端盖板,使钢球列循环运动。HSR滑块采用保持板将钢球保持住，因此即使从轨道中抽出滑块，钢球也不会脱落（HSR8、10和12型除外）。

为使滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷，各钢球列被设计成按接触角45°配置，因此无论何种姿势都可以使用。并且因能施加均等的预压，从而既能一边维持较低的磨擦系数，又加强了4个方向的刚性。同时，因断面高度低，并且对滑块进行了高刚性设计,从而能获得稳定的高精度直线运动。

【 4方向等负荷】

为使滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷，各钢球列被设计成按接触角45°配置，因此无论何种姿势都可以使用，用途广泛。

【 高刚性型】

因钢球的配置是采用具有良好平衡性的4列排列，所以能施加充分的预压，并且容易地提升4个方向的刚性。

【 自动调心能力】

由于THK独特的圆弧沟槽的正面组合（DF组合）具有自动调心能力，即使施加预压也能吸收安装误差，从而得到高精度、平滑稳定的直线运动。

【 出色的耐久性】

即使在预压或偏置负荷作用之下，钢球的差动滑动量也抑制在最低限度，实现了高耐磨损性和精度的长期维持。

【 还备有不锈钢型】

HSR滑块、导轨、钢球也可采用不锈钢制造。

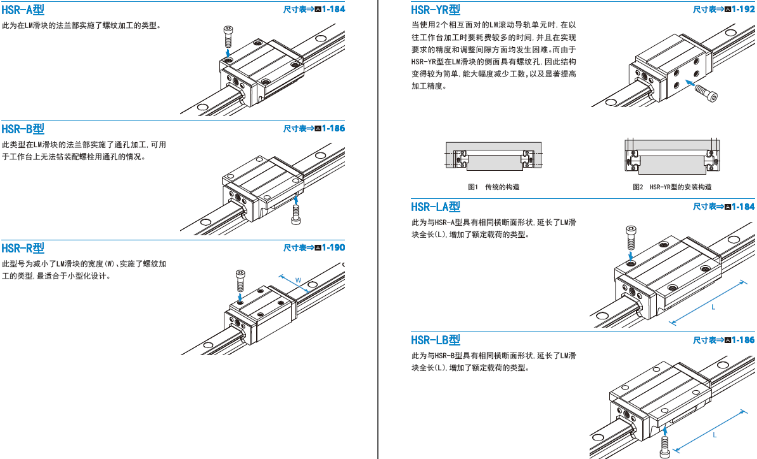

滑块种类：







径向间隙（预压等级）：

由于直线导轨的径向间隙能够极大地影响直线导轨的行走精度、负荷承载能力和刚性，因而根据用途选择适当的间隙就十分重要。一般说来，考虑到往复运动可能产生的振动和冲击，选择负间隙（即施加预压 ），就能对使用寿命和精度产生良好的影响。

所有型号的直线导轨（除了分离类型的HR、GSR和GSR-R型）的间隙，均在发货前按规定进行了调整，因此它们就不需要再加以预压调整。



预压（预载荷）是指事先施加到滚动体（钢球、滚柱）上的内部负荷，目的是要提高thk滑块的刚性。



精度等级：

按型号划分为普通级（无标记）、高级（H）、精密级（P）、超精密级（SP）以及超超精密级（UP）。

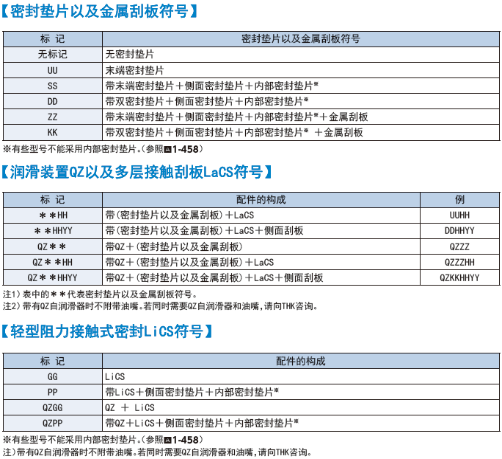

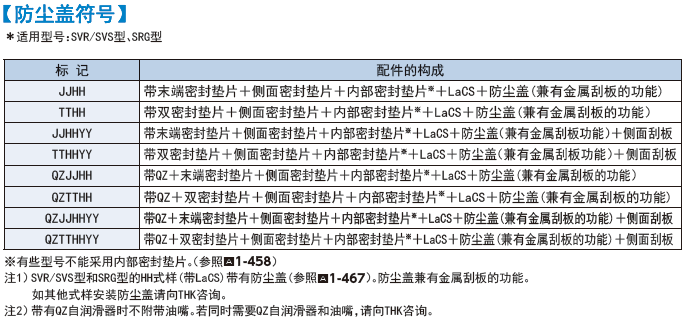

防尘配件标记一览：

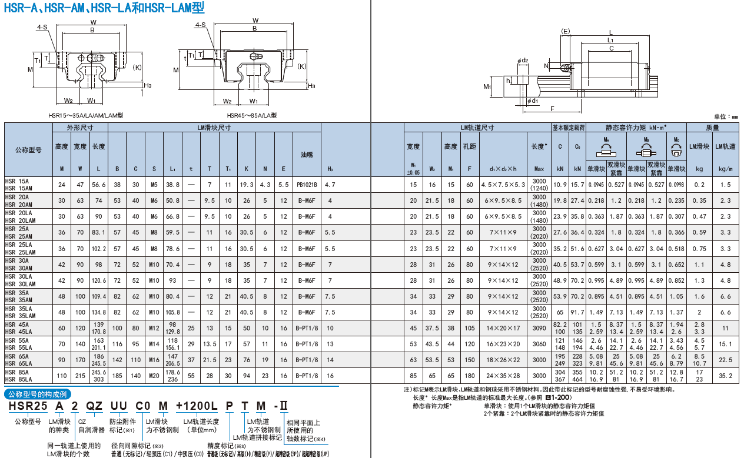

型号尺寸表：
