高速・大容量・新功能、V3向着全新的领域进发。

特点

High Performance



高速运算



通过配备32位RISC处理器，实现了小型PLC的超高速运算处理。5000步※1的扫描时间不足2ms。高速PLC是设备高性能化中所不可或缺的。 ※1 基本指令40%、数据传输、运算指令60%



大容量的程序存储器



为充分适应通信、定位、模拟量控制等不断扩大的功能需求，建议使用备有32K部程序存储器FPΣ。即使将来进行设备改造，也因程序容量有充足余量而可放心使用。



独立的注释存储器



要在计算机管理程序时，常常难以确定哪个是最终的程序，从而将正在工作的设备内的PLC中所存储的程序作为最终程序。FPΣ中配备了独立的注视存储器，所以注释均可与程序一起存储至PLC内，因此便于对程序进行管理，便于维护。

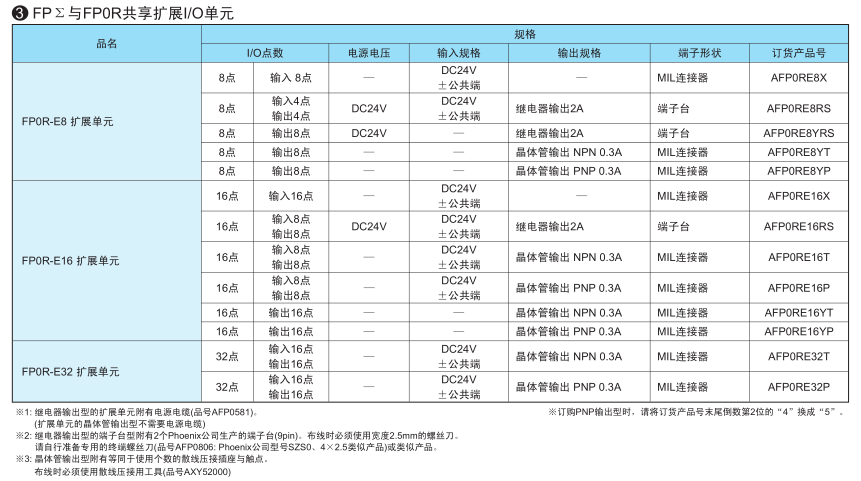

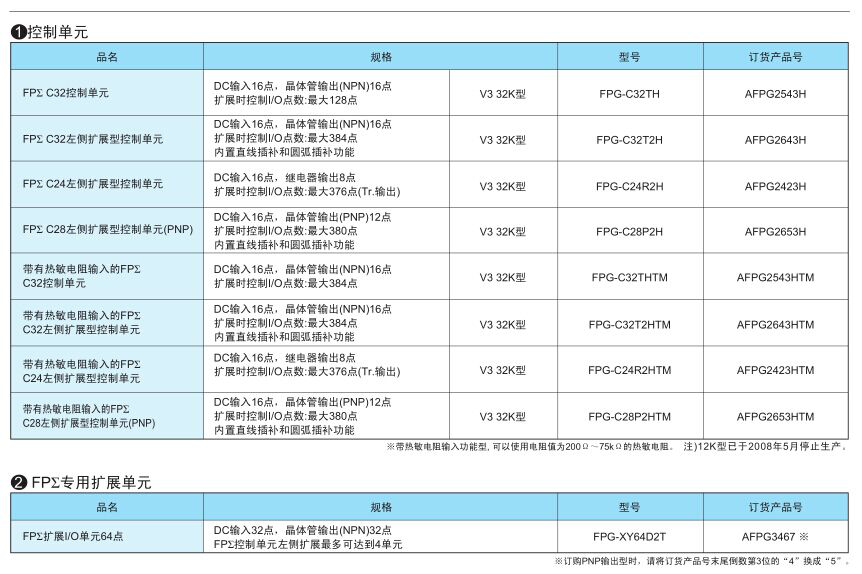

最大I/O点数

中间为控制单元，左侧可扩展4台扩展单元，右侧可扩展3台。以此可达到最大I/O点数384点，实现超过小型PLC领域的控制功能。



Positioning



网络伺服系统

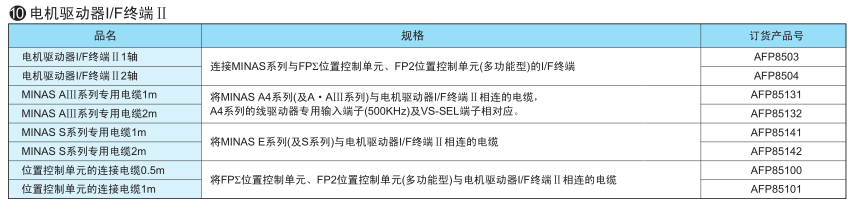

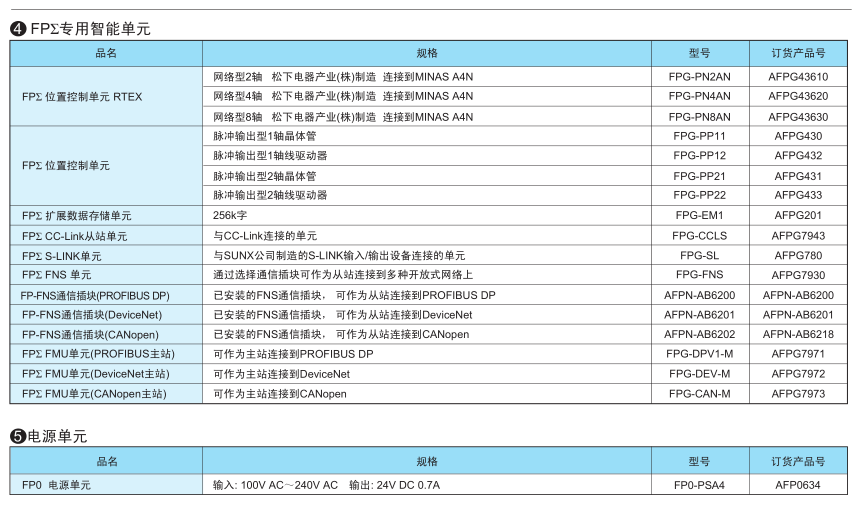

位置控制单元RTEX可对应松下电器产业制造的MINAS A4N“Real Time Express”构建高速、省配线的网络伺服系统。复杂的配线作业可大幅度减少，有助于实现多轴控制装置的迅速启动运行。





高速启动

脉冲输出型位置控制单元可实现0.005ms高速启动，最适用于电子零部件的码垛等高速、反复进行短行程操作的应用程序。



Network



最大3通道＋通信单元

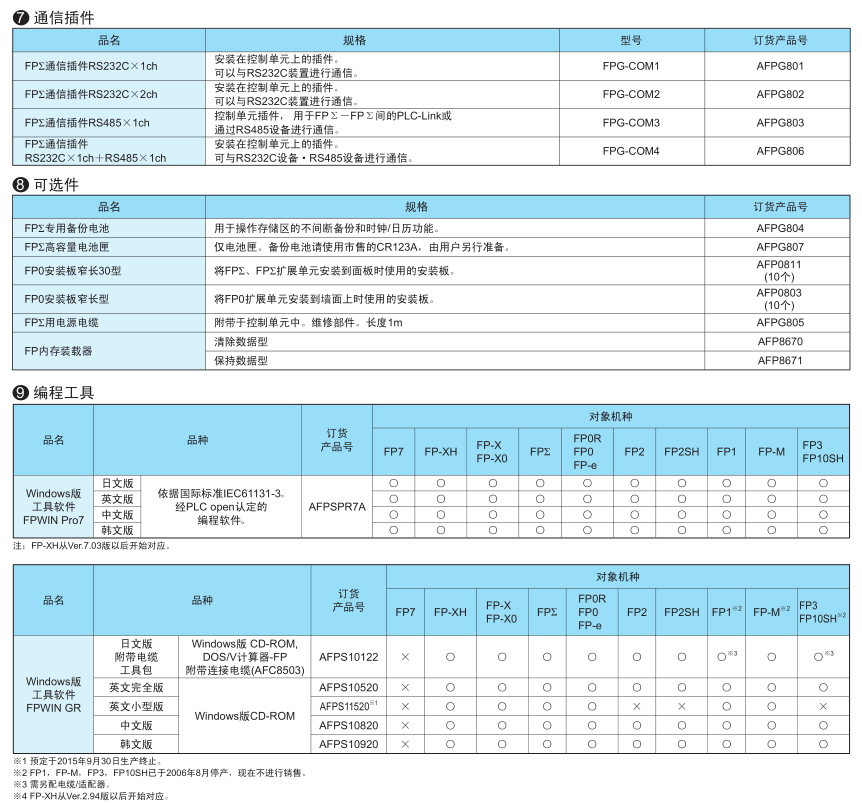

通信插件(2通道型)与编程口配合使用，可通过控制单元搭载串行端口3通道。与品种丰富的通信单元组合使用，可构筑广泛的网络应用程序。





开放式网络

如果使用FNS单元，可作为从站分别与PROFIBUS DP、DeviceNet、CANopen连接。





Ethernet

如果使用FP-WEB-SERVER2，可通过LAN电路简单地进行检查数据、生产数据以及错误信息的收集。可使用工具软件FP Web Configurator Tool，方便地进行FP WEBSERVER2的连接设定。





Modbus-RTU

对应全球通用的业界标准Modbus RTU的主/从站。在空调·温度控制等方面，发挥强大威力。





CC-Link

如果安装CC-Link单元，可与其他公司的PLC(三菱电机公司制造)等进行数据交换。





PLC连接

如果使用通信插件(RS485型)，可在最多16台FPΣ之间方便地共享位数据/字数据。(与FP-X、FP0R、FP-X0、FP2可混合使用)





计算机链接



可简单地对应松下开放协议“MEWTOCOL”的设备之间进行无程序通信。显示器、图像处理装置、温控器、电力计等。

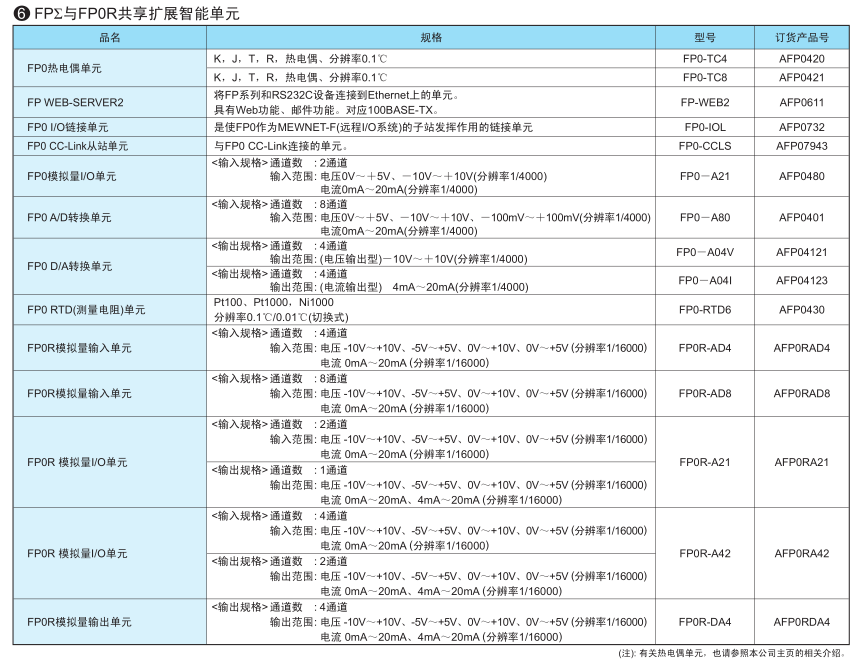

Analog control



模拟量输入/输出(A/D转换、D/A转换)



如果使用FP0-A80可测量最大24点的电压/电流。具有模拟量输出4ch单元，并配备有输入2ch/输出1ch混合单元。压力、流量测量以及电磁阀开关量·变频器输出频率的控制等，可在广泛的领域中使用。



温度输入



如果希望轻松完成温度的测量，可使用热电偶输入单元。在离开测量点有一定距离的场合下或者是要求更高精度的场合下，可使用测温电阻RTD单元。与模拟量输出或者PWM输出配合使用，可简便地进行温度调控。
